GYFTA53 zirhli

So'rov yuborish

Mahsulotni tanishtirish

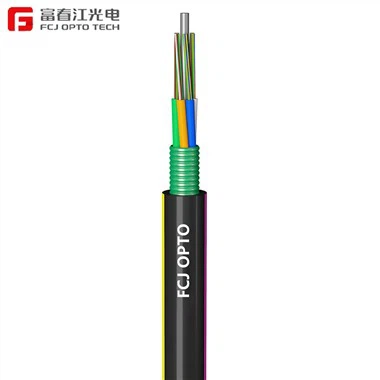

GYTA53 kabelining tuzilishi 250 mikron optik tolali yuqori modulli materialning bo'sh trubasiga kiritilgan. Bo'shashgan trubka jel plomba aralashmasi bilan to'ldirilgan. Markaziy mustahkamlik elementi metall mustahkamlik elementidir. Ba'zi optik tolali kabellar uchun markaziy quvvat elementi ham pe ichki niqobi ostida ekstrudirovka qilinadi. Bo'shashgan quti (va to'ldirish arqonlari) mustahkamlik elementi atrofida ixcham va dumaloq simi yadrosiga o'ralgan bo'lib, uni suv kirishidan himoya qilish uchun suv o'tkazmaydigan material bilan to'ldirilgan. (APL) uzunlamasına qadoqlangan va PE ichki qobig'i bilan ekstrudirovka qilingan. Va PSP uzunlamasına PE tashqarisidagi niqobi ostida qo'llaniladi.

Xususiyatlari

• Bo'shashgan trubaning materiali yaxshi mexanik xususiyatlarga va harorat ko'rsatkichlariga ega

• Bo'shashgan trubaning materiali yaxshi gidrolizga chidamliligi va yuqori quvvatga ega

• Naycha tolaning muhim himoyasini ta'minlash uchun maxsus plomba bilan to'ldirilgan

• Yaxshi lateral bosimga chidamlilik va yumshoqlik

• Optik kabelning suv o'tkazmaydigan ishlashini ta'minlash uchun quyidagi choralarni ko'ring - Yagona po'lat simli markaziy mustahkamlangan yadro

- Bo'shashgan trubkada maxsus jel plomba aralashmasi bilan to'ldirilgan

- Kabel yadrosini to'liq to'ldirish

- Plastik qoplangan alyuminiy lenta (APL) namlik to'sig'i

- Ikki krom qoplamali plastik qoplamali po'lat lenta (PSP) optik kabellarning namlik qarshiligini yaxshilaydi

- Yaxshi suv o'tkazmaydigan material optik kabelning uzunlamasına suv oqishini oldini oladi

Standartlar

GYFTA53 kabeli standart YD/T 901-2001 hamda IEC 60794-1 standartlariga mos keladi.

Optik xususiyatlar

		G.652	G.655	50/125μm	62.5/125μm
Zaiflash (plyus 20 daraja)	@850nm			3.0 dB/km dan kam yoki unga teng	3.0 dB/km dan kam yoki unga teng
	@1300nm			1.0 dB/km dan kam yoki unga teng	1.0 dB/km dan kam yoki unga teng
	@1310nm	0,36 dB/km dan kam yoki unga teng	0.40 dB/km dan kam yoki unga teng
	@1550nm	0.22 dB/km dan kam yoki unga teng	0.23 dB/km dan kam yoki unga teng
Tarmoqli kengligi (A sinfi)	@850nm			500 MHz·km dan katta yoki unga teng	200 MHz·km dan katta yoki unga teng
Tarmoqli kengligi (A sinfi)	@1300nm			1000 MHz·km dan katta yoki unga teng	600 MHz·km dan katta yoki unga teng
Raqamli diafragma				{0}}.200±0,015NA	{0}},275±0,015NA
Kabelni kesish to'lqin uzunligi		1260nm dan kam yoki unga teng	1480nm dan kam yoki unga teng

Texnik parametrlar

Kabel turi	Elyaflar soni	Quvurlar	To'ldiruvchilar	Kabel diametri mm	Kabelning og'irligi kg/km	Mustahkamlik chegarasi Uzoq/Qisqa muddatli N	Siqilish qarshiligi Uzoq/Qisqa muddatli N/100 mm	Bükme radiusi Statik/dinamik mm
GYFTA53-2~6	2~6	1	7	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-8~12	8~12	2	6	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-14~18	14~18	3	5	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-20~24	20~24	4	4	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-26~30	26~30	5	3	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-32~36	32~36	6	2	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-38~42	38~42	7	1	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-44~48	44~48	8	0	16.8	255	1000/3000	1000/3000	10D/20D
GYFTA53-50~60	50~60	5	3	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-62~72	62~72	6	2	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-74~84	74~84	7	1	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-86~96	86~96	8	0	19.2	320	1000/3000	1000/3000	10D/20D
GYFTA53-98~108	98~108	9	1	21.2	380	1000/3000	1000/3000	10D/20D
GYFTA53-110~120	110~120	10	0	21.2	380	1000/3000	1000/3000	10D/20D
GYFTA53-122~132	122~132	11	1	22.3	415	1000/3000	1000/3000	10D/20D
GYFTA53-134~144	134~144	12	0	22.3	415	1000/3000	1000/3000	10D/20D
